TGquad metal

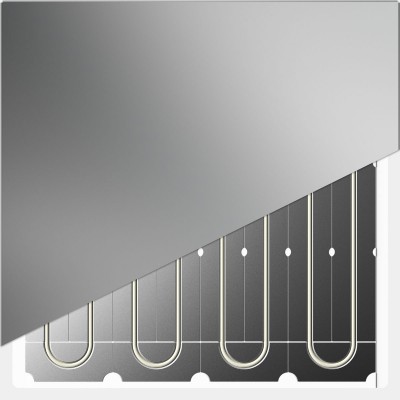

Herausnehmbares, vorgefertigtes Metall-Strahlungspanel 60x60 cm, komplett mit zwei 90°-Schnellkupplungen.
TG Quad Metal ist in einer breiten Palette von Metalloberflächen erhältlich, sowohl glatt als auch schallabsorbierend – die optimale Wahl für jeden Bedarf. Die Paneele werden einfach auf der Trägerkonstruktion platziert, was eine hohe Stabilität gewährleistet.
Schnelle und einfache Installation sowie gute Zugänglichkeit für Kontrollen und Inspektionen. Sie können an sichtbaren oder verdeckten Strukturen montiert werden und eignen sich dank ihrer hohen Qualität und der Vielfalt an dekorativen Oberflächen für alle Einsatzbereiche.

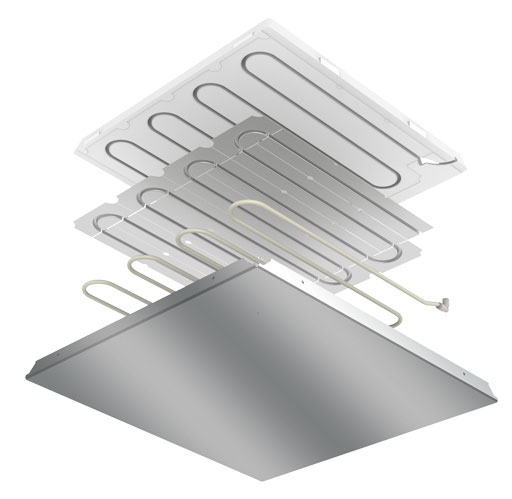

technische Spezifikationen
Wärmedämmende Trägerplatte aus vorgeformtem expandiertem Polystyrol, Dichteklasse 200, 35 mm dick, geformt zur Aufnahme von Wärmetauschern;
vorgestanzte Aluminium-Wärmetauscher, 400 μm dick, geformt zur Aufnahme der Hydraulikspule;
Hydraulikspulen in PE-Xc-Rohren ∅ 8×1 mm mit dreifacher Schichtung und dazwischenliegender Sauerstoffbarriere einschließlich Schnellkupplungen;
Unzählige Ausführungen sind möglich, von Farben über Formen bis hin zu Dekorationen, die selbst die unterschiedlichsten Designwünsche erfüllen;
Erhältlich mit sichtbaren oder verdeckten Kanten in der Struktur.
Das TG- Vierfach-Metall -Strahlungspanel wurde entwickelt, um die Inspektionsanforderungen von abgehängten Decken zu erfüllen, indem es hohe Wärmeleistung mit einer metallischen Oberfläche kombiniert. Es wurde mit den gleichen Komponenten und der gleichen hohen Wärmeleistung wie das Standard -UT- Panel konstruiert und gefertigt und ist somit die ideale Lösung für Umgebungen, die hohen thermischen und akustischen Komfort erfordern.
- Krankenhäuser
- Büros
- Schulen
- Konferenzräume
- Gewerbeimmobilien
- Restaurants
- Freiflächen
technische Spezifikationen
Eigenschaften
Nettostrahlungsfläche (EN 14240)
0,34 m²
Bruttostrahlungsfläche (Gesamtpaneeloberfläche)
0,36 m²
Nettostrahlungsanteil
94%
Wassergehalt
0,15 l
Wärmeleitfähikeit der Platte
variabel, abhängig von der gewählten Ausführung
Kantentypen
variabel, abhängig von der gewählten Ausführung
Abmessungen und Gewicht*
600 x 600 x (± 46) mm
Gewicht
± 3,61 kg
ergänzende Paneele
TGquad neutral: Paneel zur Vervollständigung nichtstrahlender Oberflächen, kombinierbar mit Paneelen der Serie UTquad
(Abmessungen 600 x 600 x 46 / 48,5 mm)
TGQuad-Platte: Platte zur Vervollständigung nichtstrahlender Oberflächen, die mit den Platten der UTquad-Serie kombiniert werden kann
(Abmessungen 600 x 600 x 10 / 12,5 mm)
zusätzliche Oberflächenausführungen verfügbar
Bitte kontaktieren Sie uns für eine Liste aller verfügbaren Oberflächen und passenden Paneele.
