TG- easy

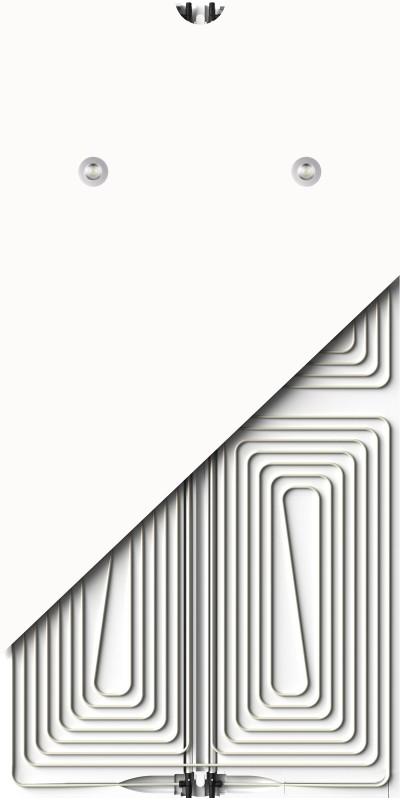

TG easy ist ein patentiertes, vorgefertigtes Strahlungspaneel, das sich für Decken- und Wandmontage eignet.
Das Hauptmerkmal ist, dass die Stromversorgung und das Verbindungssystem zwischen den Paneelen direkt im Inneren integriert sind.Das 240×120 cm große Panel kann modularisiert werden, um neue Submodule zu erhalten, die die Anpassungsfähigkeit der Strahlungsfläche erhöhen.
technische Spezifikationen
Wärmedämmende Trägerplatte aus vorgeformtem expandiertem Polystyrol, Dichteklasse 200, Dicke 40 mm;
Hydraulikspulen in PE-Xc-Rohren ∅ 8×1 mm, dreilagig mit Sauerstoffzwischenschicht, geeignet geformt, um in die Anschlüsse an den Enden der in das Panel integrierten Träger eingesetzt und halbiert werden zu können, um grundlegende 60×120 cm große Untermodule zu erzeugen;
Die aus PeX-Al-PeX-Mehrschichtrohr (∅ 20×2 mm) gefertigten Träger sind entlang der Hauptmittelachse in das Paneel integriert und an beiden Enden mit Dreifachanschlüssen versehen, die das Einsetzen von 8-mm-Rohrschlangen sowie den Anschluss an ein anderes Paneel über die Schnellkupplung oder an die Zuleitungen ermöglichen.
Die Träger sind längs verschiebbar, um das Einsetzen der Kupplung zu erleichtern und die Wärmeausdehnung zu gewährleisten, und quer, um geringfügige Fehlausrichtungen zwischen den Paneelen auszugleichen.längs verlaufender elektrischer Schutzkanal (auf Anfrage) aus Polystyrolplatte (Querschnitt 28×20 mm), der zwischen den Kabelkanälen platziert wird und die Enden halbmondförmig verbindet;
Die Gipskarton-Verkleidungsplatte ist mit speziellem braunem Papier abgedeckt, um die Endbearbeitung zu erleichtern. Sie ist mit dem Hydraulikschaltplan und den 40 cm und 60 cm Abständen der Befestigungsprofile laserbeschriftet. Die Platte wird mit wasserbasiertem Vinylkleber auf die Isolierträgerkonstruktion aus Spule, Wärmetauscher und Dämmmaterial geklebt. An den kurzen Seiten ist die Platte mittig mit zwei halbmondförmigen Aussparungen von 150 mm Durchmesser versehen, um das Einsetzen der Armaturen und die Prüfung zu ermöglichen. Die passenden Verschlussstücke sind im Lieferumfang enthalten.
Modularität
Das 240×120 cm große Panel ist modular aufgebaut: Durch Schneiden entlang der Mittellinien des Hauptmoduls entstehen neue Untermodule, die die Anpassungsfähigkeit der abstrahlenden Oberfläche erhöhen.
integrierte LED-Beleuchtung
Die Lasermarkierung, die die Hydraulikkreisläufe sichtbar macht, ermöglicht die einfache Installation von LED-Leuchten mit bis zu 5 cm Durchmesser während der Bauphase.
Diese innovative, von UnderTree entwickelte Technologie garantiert eine Beleuchtungslösung, die erhöhte Energieeinsparungen mit höchstem Lichtkomfort verbindet. Zusätzlich ist zwischen den beiden Trägern des Panels ein Längsschlitz zur Aufnahme der elektrischen Kabel vorgesehen.
technische Spezifikationen
Eigenschaften
Nettostrahlungsfläche (EN 14240)
2,59 m²
Bruttostrahlungsfläche (Gesamtpaneeloberfläche)
2,88 m²
Nettostrahlungsanteil
90%
Wassergehalt
2,0 l
Wärmeleitfähigkeit der Platte
0,21W/mK
Abmessungen und Gewicht*

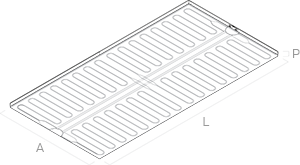

Abmessungen (B x H x T):
2400 x 1200 x 55 mm
Gewicht
38 kg
ergänzende Paneele
TG easy neutral: Paneel zur Vervollständigung nichtstrahlender Oberflächen, kombinierbar mit Paneelen der Serie TG classic (Abmessungen 2400 x 1200 x 55 mm)
