TGbeams

TGbeams sind Paneele, die zur Erzeugung von Strahlungsflächen zwischen freiliegenden Holz-, Metall- oder Betonbalken entwickelt wurden.

UT Beams ist ein vorgefertigtes Strahlungspaneel zur Montage in Decken mit sichtbaren Holz- oder Metallträgern.
Das Paneel lässt sich mit einem Cutter auf bis zu 45 cm Breite und mit einer Handkreissäge auf bis zu 40 cm Breite zuschneiden. Dank des modularen Designs sind auch Längen von 120 und 240 cm möglich.Dank des hohen Netto-/Brutto-Strahlungsflächenverhältnisses von 88 % erzielt das TG -Strahlungspanel eine höhere Strahlungsleistung bei gleicher Fläche. Das 240 x 120 cm große Panel lässt sich modularisieren, wodurch neue Submodule entstehen, die die Anpassungsfähigkeit der Strahlungsfläche erhöhen.

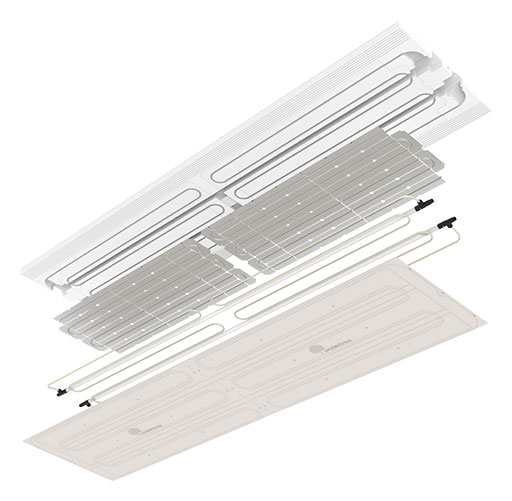

technische Spezifikationen

Wärmedämmende Trägerplatte aus vorgeformtem expandiertem Polystyrol, Dichteklasse 200, 39 mm dick, geformt zur Aufnahme von Wärmetauschern;
vorgestanzte Aluminium-Wärmetauscher, 400 μm dick, geformt zur Aufnahme der Hydraulikspule;
Hydraulikspulen in PE-Xc-Rohren ∅ 8×1 mm, dreilagig mit Sauerstoffzwischenschicht, geeignet geformt, um in die Anschlüsse an den Enden der in das Panel integrierten Träger eingesetzt und halbiert werden zu können, um grundlegende 60×120 cm große Untermodule zu erzeugen;
Die aus PeX-Al-PeX-Mehrschichtrohr (∅ 20×2 mm) gefertigten Träger sind entlang der Hauptmittelachse in das Paneel integriert und an beiden Enden mit Dreifachanschlüssen versehen, die das Einsetzen von 8-mm-Rohrschlangen sowie den Anschluss an ein anderes Paneel über die Schnellkupplung oder an die Zuleitungen ermöglichen.
Die Träger sind längs verschiebbar
, um das Einsetzen der Kupplung zu erleichtern und die Wärmeausdehnung zu gewährleisten, und quer, um geringfügige Fehlausrichtungen zwischen den Paneelen auszugleichen.
Längs verlaufender elektrischer Kabelkanal aus Polystyrolplatte (Querschnitt 28×20 mm), der zwischen den Trägern zur Kabeldurchführung angebracht ist;
Habito Activ’Air® 6 oder 12,5 mm Gipskarton-Verputzplatte verbessert die Raumluftqualität durch die Reduzierung von VOCs (flüchtigen organischen Verbindungen), insbesondere Formaldehyd. Sie zeichnet sich durch eine erhöhte Dichte (10,2 kg/m²) und Glasfaserzusätze für höhere Oberflächenhärte, mechanische Festigkeit, Wärmeleitfähigkeit und Schallabsorption aus. Die sichtbare Seite ist mit speziellem weißen Papier abgedeckt, um die Verputzarbeiten zu erleichtern. Die Hydraulikkreisläufe und die Befestigungsprofilabstände von 40 cm und 60 cm sind per Laser vorgezeichnet. Die Platte wird mit wasserbasiertem Vinylkleber auf die Trägerkonstruktion aus Wärmetauscher und Isolierung geklebt. Mit einem Cutter kann die Platte bis zu einer Breite von 45 cm, mit einer Handkreissäge bis zu 40 cm zugeschnitten werden. Dank ihrer Submodularität lassen sich auch Längen von 120 cm und 240 cm kombinieren.

Modularität

Das 240×60 cm große Panel ist modular aufgebaut: Durch Schneiden entlang der Mittellinien des Hauptmoduls entstehen neue Untermodule, die die Anpassungsfähigkeit der abstrahlenden Oberfläche erhöhen.

technische Spezifikationen

Eigenschaften

Nettostrahlungsfläche (EN 14240) ³

0,84 – 0,93m³

Bruttostrahlungsfläche (Gesamtpaneeloberfläche)

0,96 – 1,44 m²

Nettostrahlungsanteil

88 – 64 %

Wassergehalt

1,24 l

Wärmeleitfähigkeit der Platte

0,21 W/mK

Abmessungen und Gewicht*

Abmessungen (B x H x T):

2400 x 1200 x 46 mm (TGbeams)
2400 x 1200 x 52,5 mm (TGbeams 13)

Gewicht

22,5 kg (TGbeams)
36 kg (TGbeams 13)

ergänzende Paneele

TG classic neutral: Paneel zur Vervollständigung nichtstrahlender Oberflächen, kombinierbar mit Paneelen der Serie TG classic (Abmessungen 2400 x 1200 x 52,5 mm)

Anmerkungen

Für alle angegebenen Maße ist eine Toleranz von ±1 mm zulässig.
Die TG -Trägerplatte wird in der Standardgröße 2400 x 1200 mm geliefert. Daraus lassen sich je nach Schnittgröße zwei separate
TG- Träger mit Abmessungen von 2400 x 400 bis 600 mm gewinnen.
Lieferung vorbehaltlich Verfügbarkeit oder bei Mindestabnahmemengen.
Für einzelne Paneele.
